Trusa Cale blocare - fixare distributie Ford Volvo & Mazda 1.5 / 1.6 Ti-VCT EcoBoost HXDA și JQDA

Trusă Profesională Cale / Blocaje Distribuție Ford & Volvo – 1.5, 1.6 Ti-VCT /  (Zetec, Duratec, Ti-VCT, EcoBoost)

Această trusă este esențială pentru motoarele Ford cu distribuție variabilă (Ti-VCT) și cele din generația EcoBoost, unde precizia alinierii este critică. Fără aceste coduri OEM, este aproape imposibil să realizezi o distribuție corectă pe aceste motoare, deoarece pinioanele nu au pene de fixare (sunt "pe con").

🛠️ Coduri de scule OEM (echivalente în trusă)

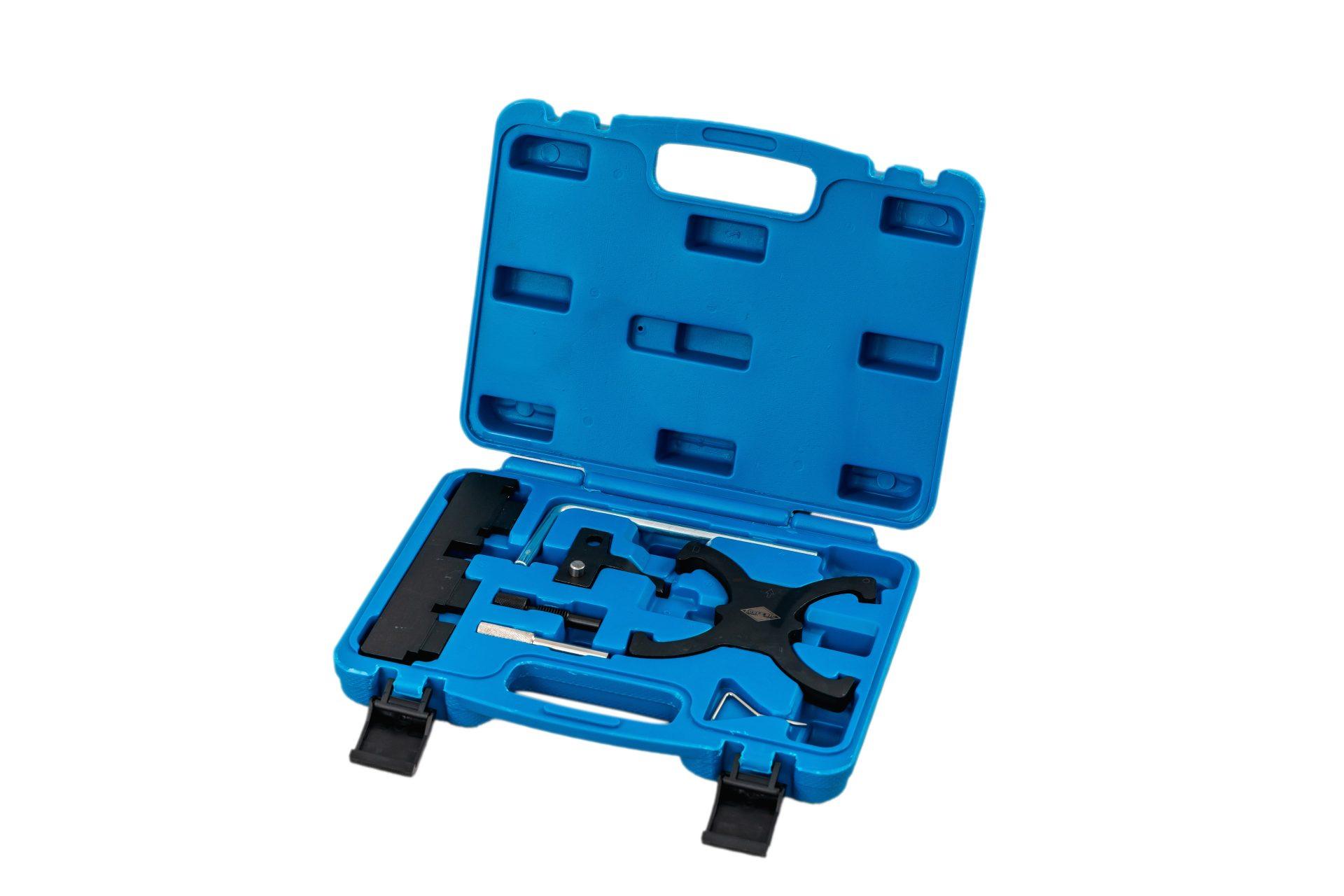

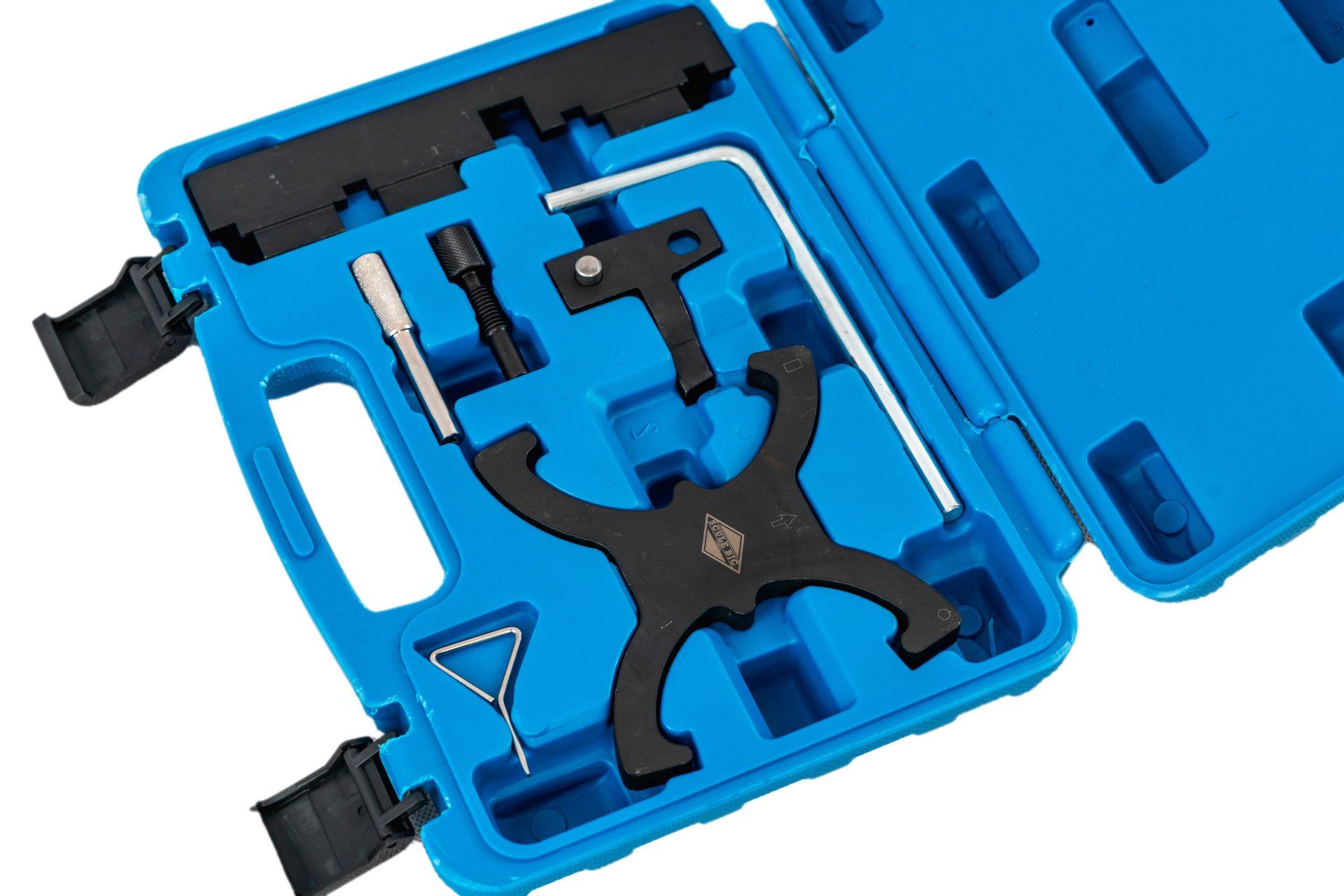

Fiecare componentă din cutia albastră corespunde unei scule oficiale de service:
303-1097: Dispozitivul de blocare a pinioanelor axei cu came (piesa mare în formă de X).
303-748: Pin de blocare a arborelui cotit (cel lung).
303-1054: Pin de blocare a întinzătorului curelei.
303-1059: Pin de blocare a volantei.
303-735: Pin de blocare a arborelui cotit (cel scurt).
303-1552: Bară de aliniere pentru axele cu came (pentru motoarele mai noi).
303-376B: Riglă (platbandă) pentru alinierea axelor cu came (pentru generațiile mai vechi).

🚗 Coduri de motor compatibile

Trusa acoperă o gamă vastă de motoare pe benzină produse între anii 2003 și 2020:

Motoare Ford (Petrol)

1.25 16v: DHA, DHB, DHC, DHE, DHF, DHG, F8JA, F8JB, FUJA, FUJB, M7JA, M7JB, SNJA, SNJB, STJA, STJB.

1.4 16v: ASDA, ASDB, FHA, FHB, FHD, FHF, FXDA, FXDB, FXDC, FXDD, RTJA, RTJB, SPJA, SPJC.

1.6 16v: FYDA, FYDB, FYDC, FYDD, FYDH, HWDA, HWDB, L1F, L1G, L1H, L1J, L1K, L1L, L1N, L1Q, L1T, L1V, L1W, SHDA, SHDB, SHDC.

1.6 Ti-VCT: HXDA, HXDB, HXJA, HXJB, IQDA, IQDB, IQJA, JQDA, JQDB, JQMA, JQMB, MUDA, PNBA, PNDA, RHBA, SIDA, XTDA.

1.5 / 1.6 EcoBoost: JQMA, JQMB, JTMA, JTBA, JTBB, JTDA, JTDB, JQDA, JQDB, UNCA, UNCB, UNCC, UNCD, UNCE, UNCF.

Motoare Volvo (Petrol)
1.6: B4164S3.
1.6 GTDi (T3 / T4): B4164T, B4164T2, B4164T3.
2.0 / 2.3 / 2.5: B4204S, B4204T, B5244S, B5254T (variantele de bază pentru aliniere axe).

📋 Principalele Modele Auto

Ford: B-Max, C-Max, Fiesta, Focus, Galaxy, Grand C-Max, Kuga, Mondeo, S-Max, Tourneo Connect, Transit Connect.
Volvo: S40, S60, S80, V40, V60, V70, XC60.
Mazda: 2, 3, 5, 6, MPV, MX-5 (cu motoare derivate din seria Ford Duratec).

💡 Recomandare de utilizare
La motoarele 1.6 Ti-VCT, piesa în formă de X (303-1097) se montează doar după ce motorul a fost adus la Punctul Mort Superior (TDC) folosind pinul de blocare a arborelui cotit.

Este vital să nu folosiți această piesă pentru a strânge sau slăbi șuruburile pinioanelor (se pot rupe dinții), ci doar pentru a menține poziția de sincronizare.

Notă: Nu sunt incluse instrucțiuni. Destinat instalării de către o persoană instruită corespunzător.
